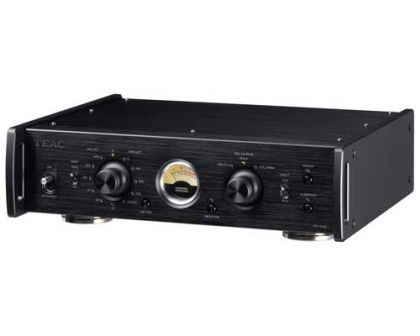

TEAC PE-505 特価お問い合わせ
お見積りフォームへTEAC PE-505
デュアル・モノラル完全バランス入出力回路構成フォノイコライザー
標準価格¥オープン
カラーバリエーション:Black(ブラック)・Silver(シルバー)
-----------------------------------
CDでは得られない開放的で生々しい音を追求
-----------------------------------
「Referenceシリーズ」 新製品。MCカートリッジのバランス入力に対応した、デュアルモノーラル・完全バランス入出力回路構成のフォノイコライザーアンプ。正確な音楽再生を実現するという差動出力平均化回路を搭載。ティアックのオーディオ技術を結集、盤面に刻まれる前の原音にいかに近づけ るかを追求した製品。
■送料のご案内:無料にて承ります。佐川急便にて玄関先でのお渡しとなります。
※沖縄県・離島地域のお客様は送料別途お見積もりさせていただきます。
特価お見積り商品です。お見積りフォームよりお問合せ下さい。
--AVBOXは正規取扱販売店です--
フルバランス回路設計
ヘッドアンプ、EQ(RIAA)アンプ、最終出力段のバッファーアンプに至るまで、全段でバランス入出力回路構成とし、カートリッジから出力された微小な信号のピュアリティを保ったまま増幅およびイコライジングします。RCA(アンバランス)入力も入力直後から差動伝送に変換します。
カートリッジ差動出力平均化回路
バランス出力の誤差を吸収し、より正確な音楽再生を実現する差動出力平均化回路を搭載。+出力と–出力をたすき掛けの差動アンプ構成とすることで、プラス、マイナスの出力が均衡化され、よりピュアで自然な音楽信号として再生されます。
高精度RIAA EQ回路
新たに開発したNF型EQアンプ回路により、RIAA偏差※ ±0.05dB以下を達成しています。
※ 20Hz~20kHz
高S/N比
RCA入力※1で106dB、XLR入力※2で86dBのS/N比に加え、残留雑音電圧はMMで10μV、MC※3で85μVという高スペックを実現しました。
※1 MMの場合。※2 MCの場合。※3 XLR入力の場合。
高精度OLD EQカーブ
PE-505ではRIAAの他にモノラルレコード再生時にDECCAとCOLUMBIAの2種類のOLD EQカーブにも対応。RIAA、DECCA、Columbiaにそれぞれに独立したEQ回路を設けています。
多彩なセッティング項目とユニークな測定機能
MMカートリッジには負荷容量切り替え、MCカートリッジには負荷抵抗切り替えを装備。更に、MCカートリッジには負荷抵抗測定機能を搭載し、MEASUREキーを押すことで、ケーブルも含めたカートリッジの負荷抵抗値がメーターに表示されるので、適切な負荷抵抗を自分で選択することができます。また、6Hz以下のサブソニックの成分を検出してメーターで知らせるサブソニックメーター機能と、不要な可聴範囲外の低音をカットするサブソニックフィルター(17Hz、−24dB/oct)も搭載しています。
MCカートリッジを消磁するDEMAG機能
DEMAGポジションでレコードを約30秒再生するだけで、MCカートリッジや昇圧トランスの磁化された鉄芯を消磁し、本来の音質を回復する簡易消磁機能を搭載しています。
●完全差動入出力回路
●偏差±0.05dB以下の高精度RIAA EQ回路
●モノラルLPや1955年のRIAAカーブ策定の前後に発売されOLD EQでカッティングされたLPの再生用に、DECCA、 COLUMBIAのそれぞれ独立したEQ回路を搭載
●MCカートリッジのバランス入力に対応
●MC負荷インピーダンス切り替え(10、22、47、100、220、470、1KΩ)
●MM負荷容量切り替え(0、100、220、330pF)
●MC負荷インピーダンス測定機能(フロントアナログメーターに表示)
●MM/MCゲイン切り替え機能(12dB)
●Subsonic検知機能(フロントアナログメーターに表示)
●Subsonicフィルター機能(17Hz, −24dB/oct.)
●左右チャンネルを合成してモノラルとして出力するMONO機能
●帯磁したカートリッジを消磁するDEMAG(消磁)機能
●3点支持ピンポイントフット
アンプ部 | |
全高調波歪率 | (定格出力、1kHz、GAIN LOW) |
RCA入力(MM) | 0.002% |
RCA入力(MC) | 0.02% |
XLR入力(MC) | 0.02% |
残留雑音電圧 | (入力短絡、GAIN LOW、IHF-A) |
RCA入力(MM) | 10μV |
RCA入力(MC) | 65μV |
XLR入力(MC) | 85μV |
S/N比 | (入力短絡、定格入力、GAIN LOW、IHF-A) |
RCA入力(MM) | 106dB |
XLR入力(MC) | 86dB |
RIAA偏差(20〜20kHz) | ±0.05dB |
チャンネルセパレーション | −90dB 以上(MM、10kHz、GAIN LOW) |
ゲイン | |
GAIN LOW | |
RCA入力(MM) | 34dB |
RCA入力(MC) | 54dB |
XLR入力(MC) | 54dB |
GAIN HIGH | |
RCA入力(MM) | 46dB |
RCA入力(MC) | 66dB |
XLR入力(MC) | 66dB |
サブソニックフィルター | 17Hz、–24dB/octave |
フォノ入力部 | |
アンバランス入力 | RCA端子(MC/MM兼用)× 1系統 |
最大許容入力電圧 | 150mV(MM、歪率0.1%、GAIN LOW) 16mV(MC、歪率0.1%、GAIN LOW) |
入力インピーダンス※ | |
MM | 47kΩ、負荷容量 0、100、220、330pF |
MC | 10、22、47、100、220、470、1kΩ |
バランス入力 | XLR端子(MC専用)× 1系統 |
最大許容入力電圧 | 16mV(MC、歪率0.1%、GAIN LOW) |
入力インピーダンス※ | |
MC | 10、22、47、100、220、470、1kΩ |
アナログ出力部 | |
アンバランス出力 | RCA端子 × 1系統 |
定格出力電圧 | 2Vrms |
出力インピーダンス | 63Ω |
バランス出力 | XLR端子 × 1系統 |
定格出力電圧 | 4Vrms |
出力インピーダンス | 126Ω |
電源 | AC 100V、50/60Hz |
消費電力 | 14W |
外形寸法(W × H × D) | 290 × 84.5 × 252.5 mm |
質量 | 4.5kg |
付属品 | 電源コード、フット用クッション × 3、取扱説明書(保証書付) |
※RoHSに対応しています。
※仕様および外観は改善のため製造元により予告なく変更されることがあります。
