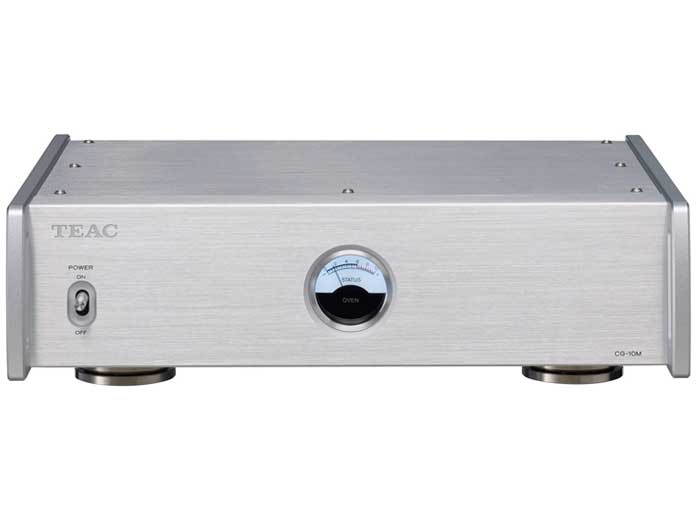

TEAC Referenceシリーズ CG-10M
ハイサンプリングレート化するハイレゾ時代。だからこそ求められる⾼精度なデジタル処理が可能なマスタークロックジェネレーター
標準価格:オープン
-----------------------------------
さらなる音質向上。10MHzクロック信号を送出
-----------------------------------
※こちらの商品は生産完了となりました
『CG-10M』は、さらなる音質向上に役立つ10MHzクロック信号を送出するマスタークロックジェネレーターです。デジタル信号処理においてその全ての基本となるのがクロック信号です。ハイレゾ音源再生に重要となるマスタークロックを高精度にすることで、原音に忠実な再生音を得ることが可能となります。心臓部にあたる水晶発振器には、恒温槽を備えた発振安定度が高いOCXO(Oven Controlled Crystal Oscillator)を採用。また、フロントパネルでひときわ目立つアナログメーターは、一般的には確認できないOCXO内部の発振安定状態を常時表示するため、動作状態を確認することができます。『CG-10M』はハイサンプリングレートのハイレゾ再生を行うUSB-DACやネットワークプレーヤー、CDプレーヤーなど、あらゆる10MHzクロック入力対応製品の性能を最大限に引き出すマスタークロックジェネレーターです。
●高安定発振が可能な恒温槽付水晶発振器 “TEAC Reference OCXO” 搭載
●周波数温度特性+/-3ppb以内、周波数精度+/-0.1ppm以内の高精度スペックを実現
●合計4系統の10MHzクロック出力端子(金メッキBNC端子)
●系統間の干渉を限りなく排除する完全独立分離回路構成
●安定した電流を供給する大容量トロイダルコア電源トランス搭載
●OCXO内部の発振安定状態を常時表示するOVEN STATUSメーター(照度調整機能付き)
●TEAC製品ではUD-503およびNT-503で動作確認済み※2017年10月現在
●RoHS対応製品
| クロック出力 | |
| コネクター | BNC×4系統 |
| 出力周波数 | 10MHz |
| 出力インピーダンス | 50Ω |
| 出力レベル | 0.5Vrms (サイン波) |
| OCXO (水晶発振器) | |
| クロック安定時間 | 約2分 (電源オンから発振器安定まで) |
| 周波数温度特性 | +/- 3ppb以内※ppb=10-9 |
| 周波数精度 | +/- 0.1ppm以内 (出荷時)※ppm=10-6 |
| 消費電力 | |
| ウォームアップ時 | 15.6W |
| 安定時 | 8.5W |
| 外形寸法 | 290(W)×84.5(H)×248.7(D)mm (突起部を含む) |
| 質量 | 3.6kg |
| 電源 | AC100V、50-60Hz |
| 許容動作温度 | +5℃ ~ +35℃ |
| 許容動作湿度 | 5% ~ 85% (結露のないこと) |
| 許容保管温度 | -20℃ ~ +55℃ |
| 付属品 | 電源コード、フット用クッション×3枚、取扱説明書(保証書付き) |
※RoHSに対応しています。
※仕様および外観は改善のため予告なく変更することがあります。
